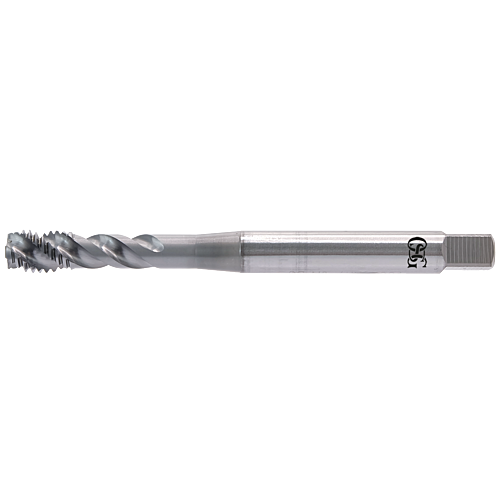

OSG UNJF 3/4x16 CC-SFT DIN2183
0,00 kr. Nettopris ekskl. Moms
34 på lager (Copilote (BE))
Bestillinger afgivet før kl. 16.00 vil blive leveret den følgende dag
| EDP | Familie |
|---|---|
| 48032517 | CC-SFT |
Produktegenskaber
- Snittap i HSSE med spiral til bundhuller
- CrN-belægning
- Til stål, rustfrit stål og aluminium
- Udviklet til stabil gevindfremstilling på CNC maskiner
Specifikationer
GEVIND TYPE
UNJF
GEVINDDIAMETER (TD)
3/4
GEVINDSTIGNING (TP)
16.00
SKAFT DIAMETER (DCON)
14.00
DIN
2184-1
FIRKANT STØRRELSE (DRVS)
11.00
HUL TYPE
Bundhul
TOTAL LÆNGDE (LF)
110.00
ANTAL SKÆR (NOF)
4.00
PILOTHUL DIAMETER (PHD)
17.55
GEVINDTAP TYPE
Skærende tap
GEVIND OPLØBS LÆNGDE (THCHL)
2.5000
TYPER AF OPLØB (THCHT)
C
SKÆRLÆNGDE (THLGTH)
19.00
GEVIND TOLERANCE
ANSI-3B
TYPE
2
PHD_MAX
17.7180
PHD_MIN
17.5030
GEVINDDIAMETER (TD_MM)
0.7500
GEVINDDIAMETER (TD_MM)
19.0500
GEVINDSTIGNING
1.5875
GEVINDSTIGNING
16.00
Materiale
Stål
Rustfrit stål
Aluminiumlegeringer
Download formattegninger
