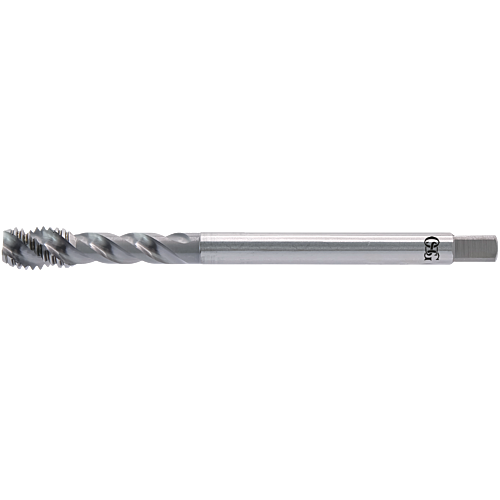

OSG UNJC 1x8 CC-SFT DIN2183
0,00 kr. Nettopris ekskl. Moms
24 på lager (Copilote (BE))
Bestillinger afgivet før kl. 16.00 vil blive leveret den følgende dag
| EDP | Familie |
|---|---|
| 48032538 | CC-SFT |
Produktegenskaber
- Snittap i HSSE med spiral til bundhuller
- CrN-belægning
- Til stål, rustfrit stål og aluminium
- Udviklet til stabil gevindfremstilling på CNC maskiner
Specifikationer
GEVIND TYPE
UNJC
GEVINDDIAMETER (TD)
1
GEVINDSTIGNING (TP)
8.00
SKAFT DIAMETER (DCON)
18.00
DIN
2184-1
FIRKANT STØRRELSE (DRVS)
14.5000
HUL TYPE
Bundhul
TOTAL LÆNGDE (LF)
160.00
ANTAL SKÆR (NOF)
4.00
PILOTHUL DIAMETER (PHD)
22.5
GEVINDTAP TYPE
Skærende tap
GEVIND OPLØBS LÆNGDE (THCHL)
2.5000
TYPER AF OPLØB (THCHT)
C
SKÆRLÆNGDE (THLGTH)
29.00
GEVIND TOLERANCE
ANSI-3B
TYPE
3
PHD_MAX
22.6880
PHD_MIN
22.3070
GEVINDDIAMETER (TD_MM)
1.00
GEVINDDIAMETER (TD_MM)
25.4000
GEVINDSTIGNING
3.1750
GEVINDSTIGNING
8.00
Materiale
Stål
Rustfrit stål
Aluminiumlegeringer
Download formattegninger
